Очередная мелкая доработка базовой комплектации E1
А все потому, что в старшей версии Е3 есть встроенная подсветка логотипа AEOLUS
И захотелось себе похожее, но другое.
Как оказалось — никаких проблем с подобным стайлингом просто нет. Открываете любой доступный маркетплейс и ищите по словосочетанию:
Светодиодная лента для капота автомобиля
Мне лента обошлась около 1000 российских рублей, плюс к этому гофра для укладки проводки, разъем и разветвитель для блока предохранителей под капотом.

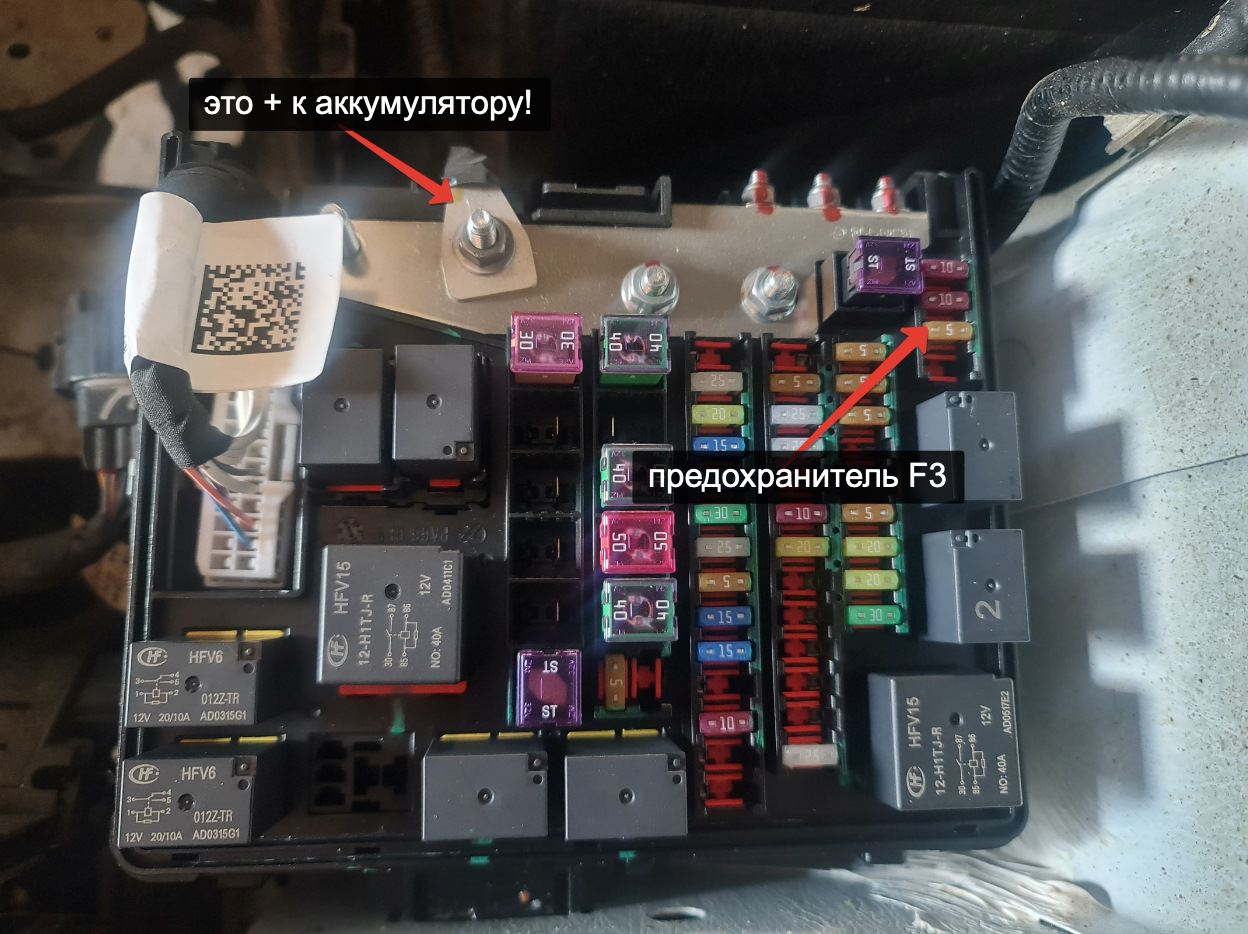

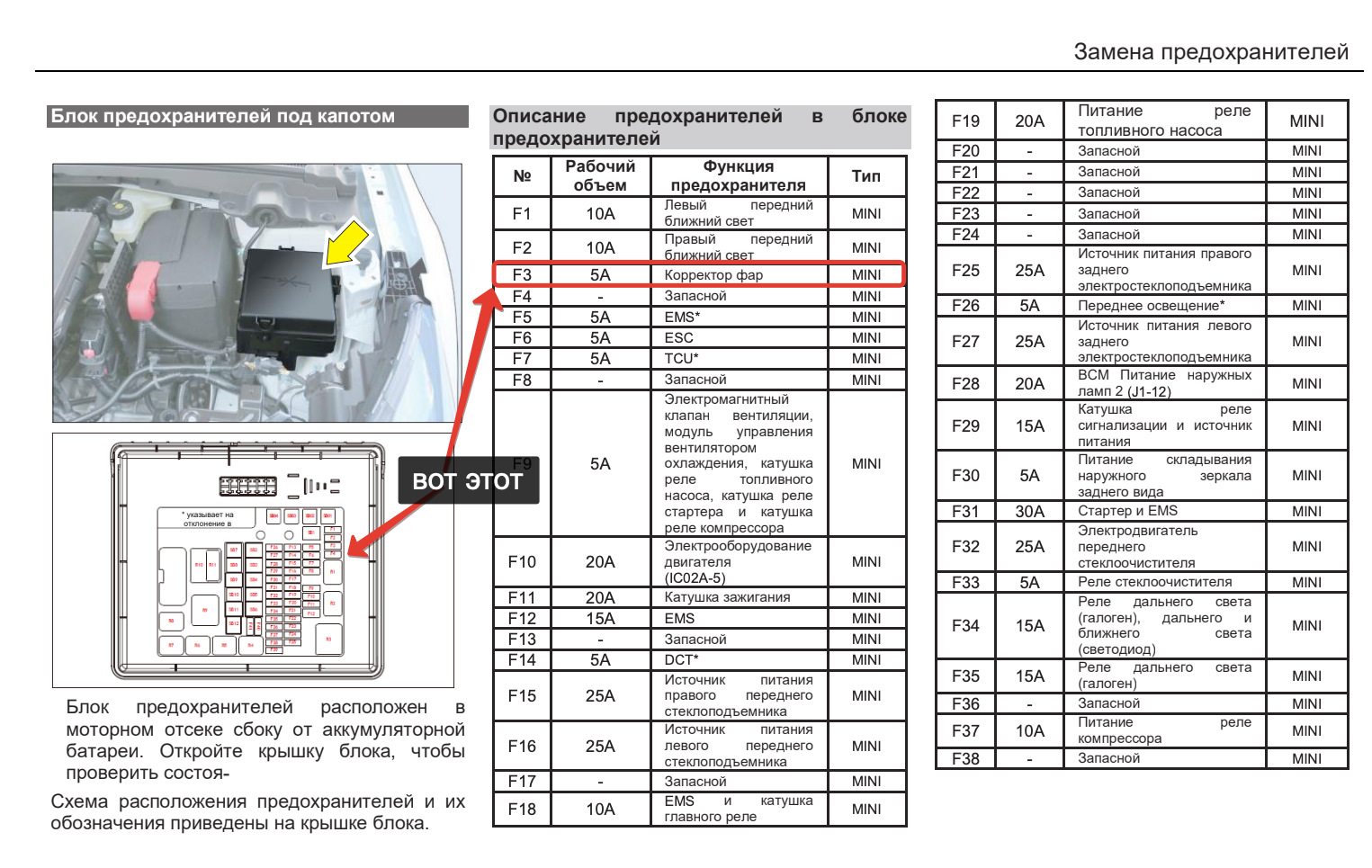

Что касается предохранителя. В моем случае используется подкапотный с названием F3

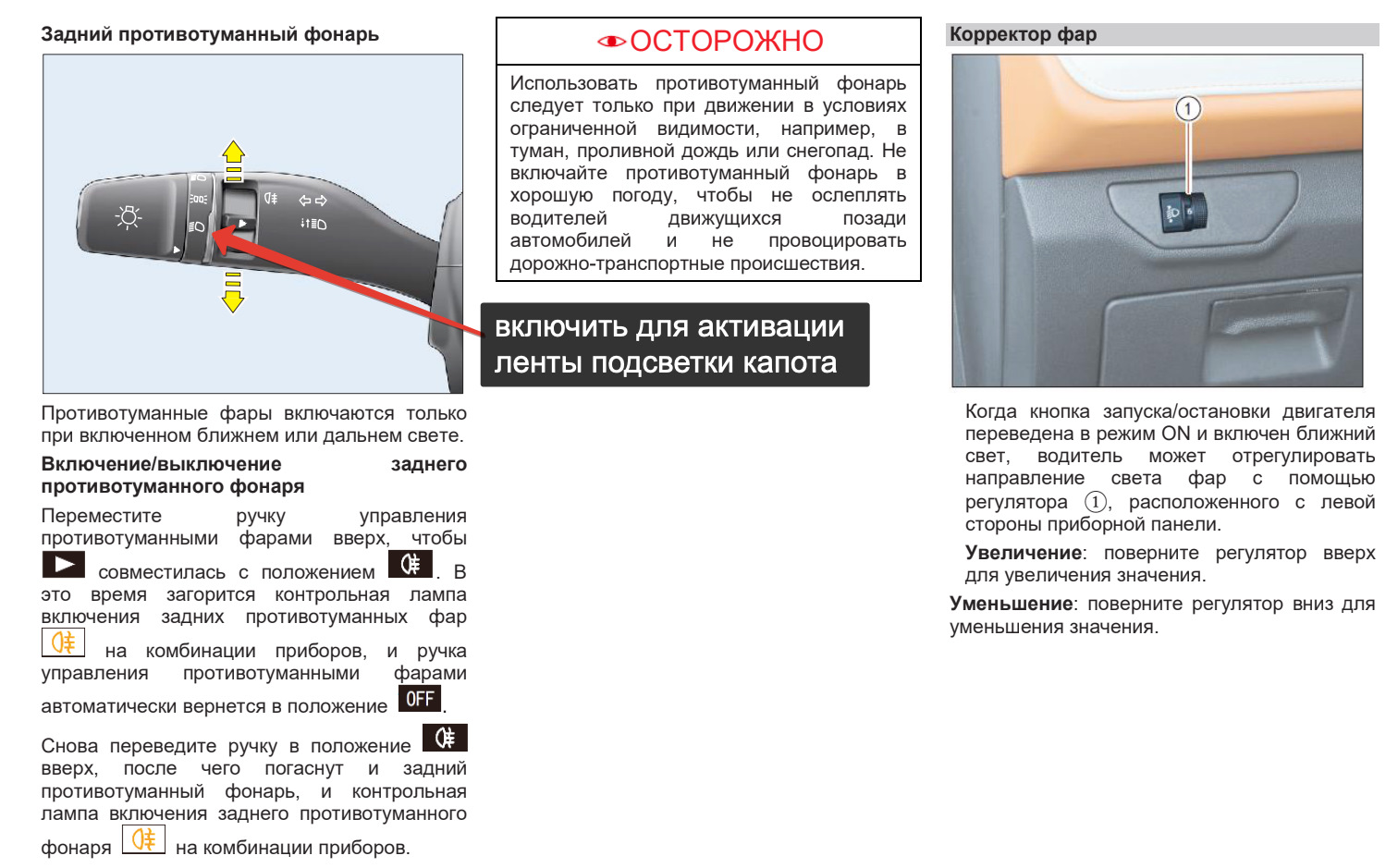

Он получает питание только когда датчик освещения включает фары, вместе с ним зажигается и LED лента.
Саму ленту я приклеил к капоту, для этого на ней уже есть скотч 3М. Для начала согнул ленту по полам, для определения центра, после этого вставил под резиновый уплотнитель в центре капота и именно от этого места протянул в обе стороны. Клеил поверх шва по краю капота.

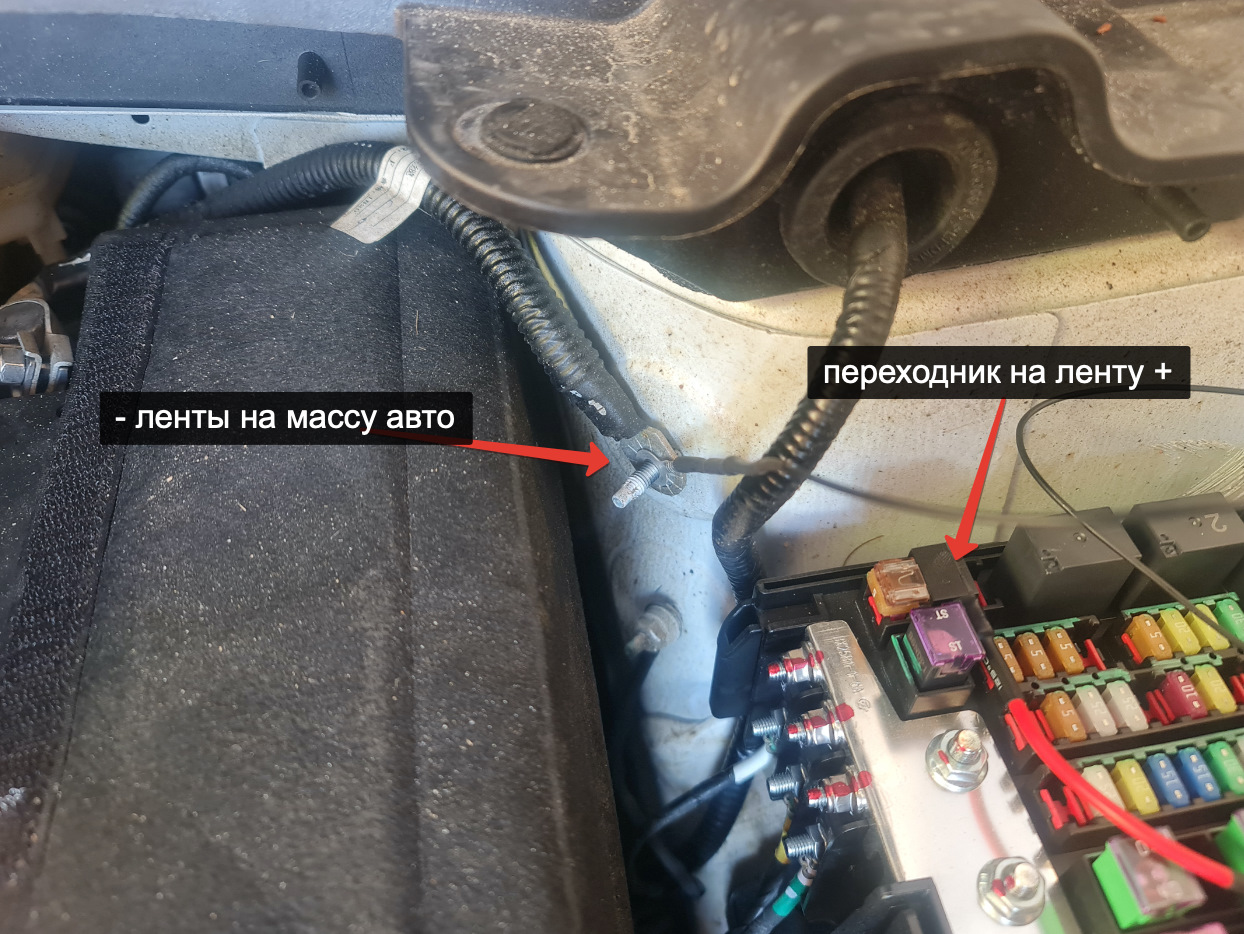

Еще немного про подключение ленты к блоку предохранителей:
— для подключения используем разветвитель предохранителя мини
он вставляется в гнездо F3 (красный провод LED ленты)
— черный провод ленты подключаем на массу, для этого ближайшая гайка показана на экрана.
откручиваем, добавляем свой провод и затягиваем обратно.
Гибкая LED лента 200 см легко устанавливается, принимают любую требуемую форму.
Ленту можно обрезать до нужного размера, не снижая функциональность.
Корпус сделан из силикона, поэтому он полностью герметичен (степень защиты IP 67) и защищают светодиоды от влаги и пыли.
Перед установкой поверхность необходимо тщательно протереть от пыли и обезжирить.
Рекомендуется устанавливать в плюсовую температуру для наибольшей эффективности!
Саму ленту также рекомендуется слегка разогреть феном!
Рабочее напряжение 12В
Длина световой полосы: 200 см
Цвет свечения: белый

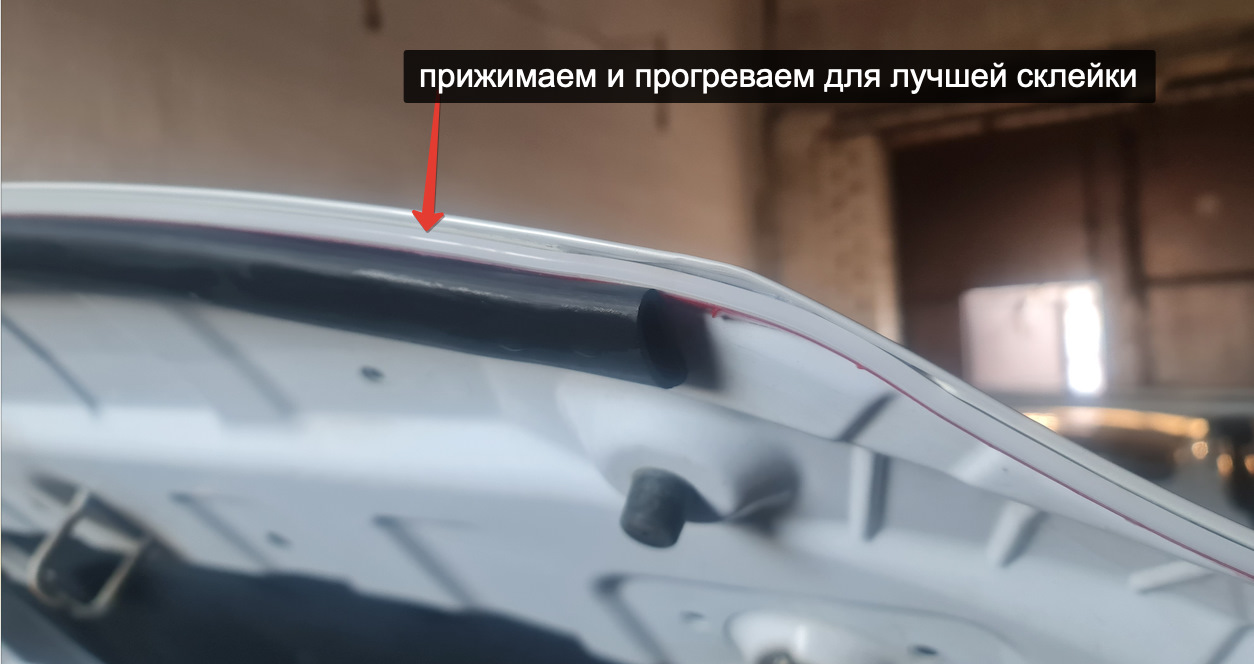

Действительно пришлось немного прогреть феном, так как ставил при температуре около нуля.

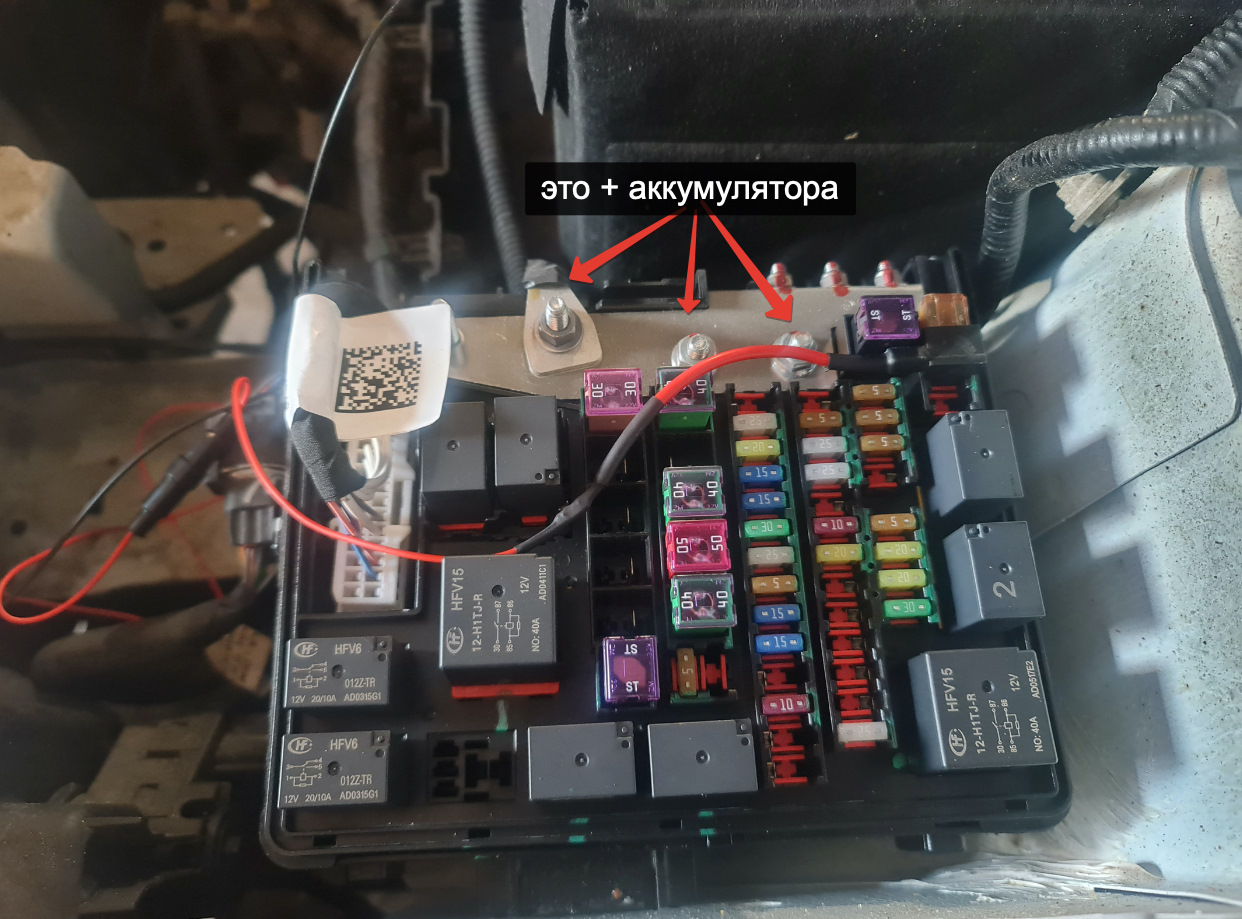

отдельно хочу обратить внимание — прямо на блоке предохранителей есть гайки с клеммами, это ПЛЮС! а вам для черного провода ленты нужна гайка с миносовым контактом.
Ну и видео всего процессе, для тех, кто не любит читать.
еще вариант реализации от сюда https://www.drive2.ru/l/675581451743265827/

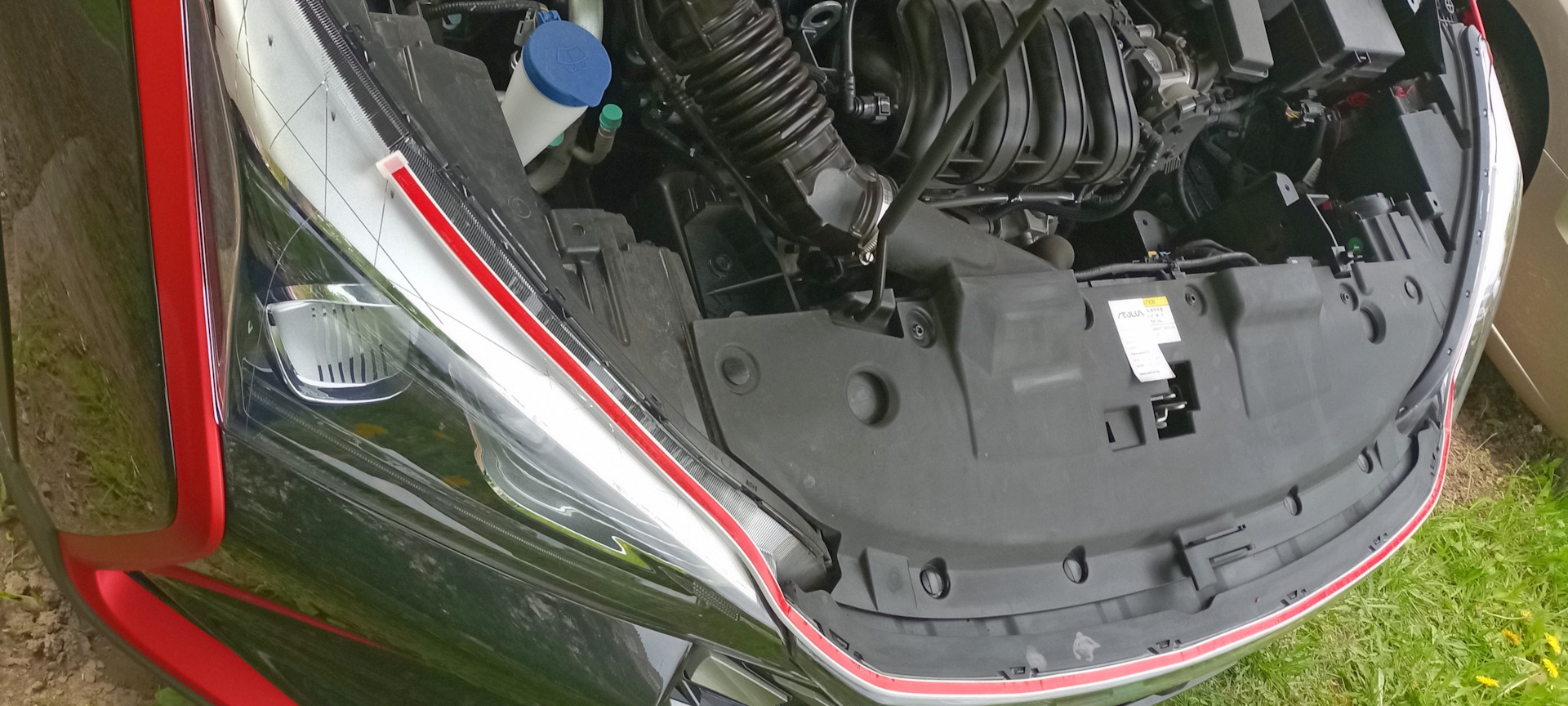

В наших автомобилях, в более богатых версиях (Е2, Е3) сделана подсветка логотипа — подкапотная светящаяся полоса. Вот решил сделать что то подобное, светодиодную ленту я купил на "Валберриз" в Минске обошлась 28.49 руб., на алике такая чуть дешевле, но ждать не меньше двух недель. Видел что такое уже делали на наших авто, но светодиодную ленту клеили на капот рядом с уплотнительной резинкой. При таком расположении ленты приходится тянуть длинный провод питания через весь капот к блоку предохранителей и опять же покупать переходник предохранителя для запитки ленты. Я сделал по другому, решил приклеить ленту прямо на прозрачную полосу с логотипом автомобиля. Там приклеена уплотнительная полоска резины которую надо оторвать( она приклеена на скотч с микропоркой) затем отмыть клей с помощью бензина "Калоша" или иным растворителем (можно спиртом). После того как поверхность будет очищена, обезжириваем все, находим середину ленты, отмечаем место где будет приклеиваться середина и приклеиваем сняв с ленты предохранительную бумагу.

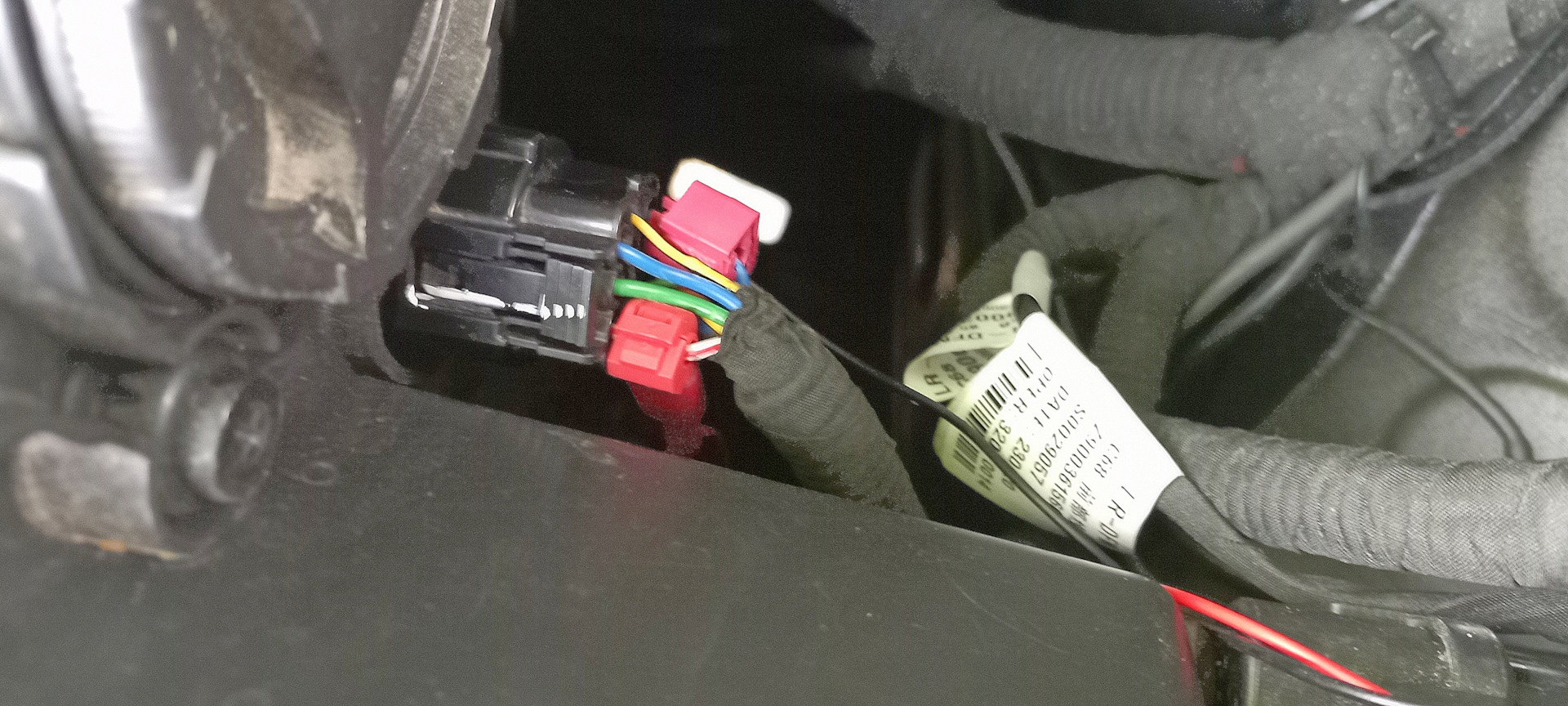

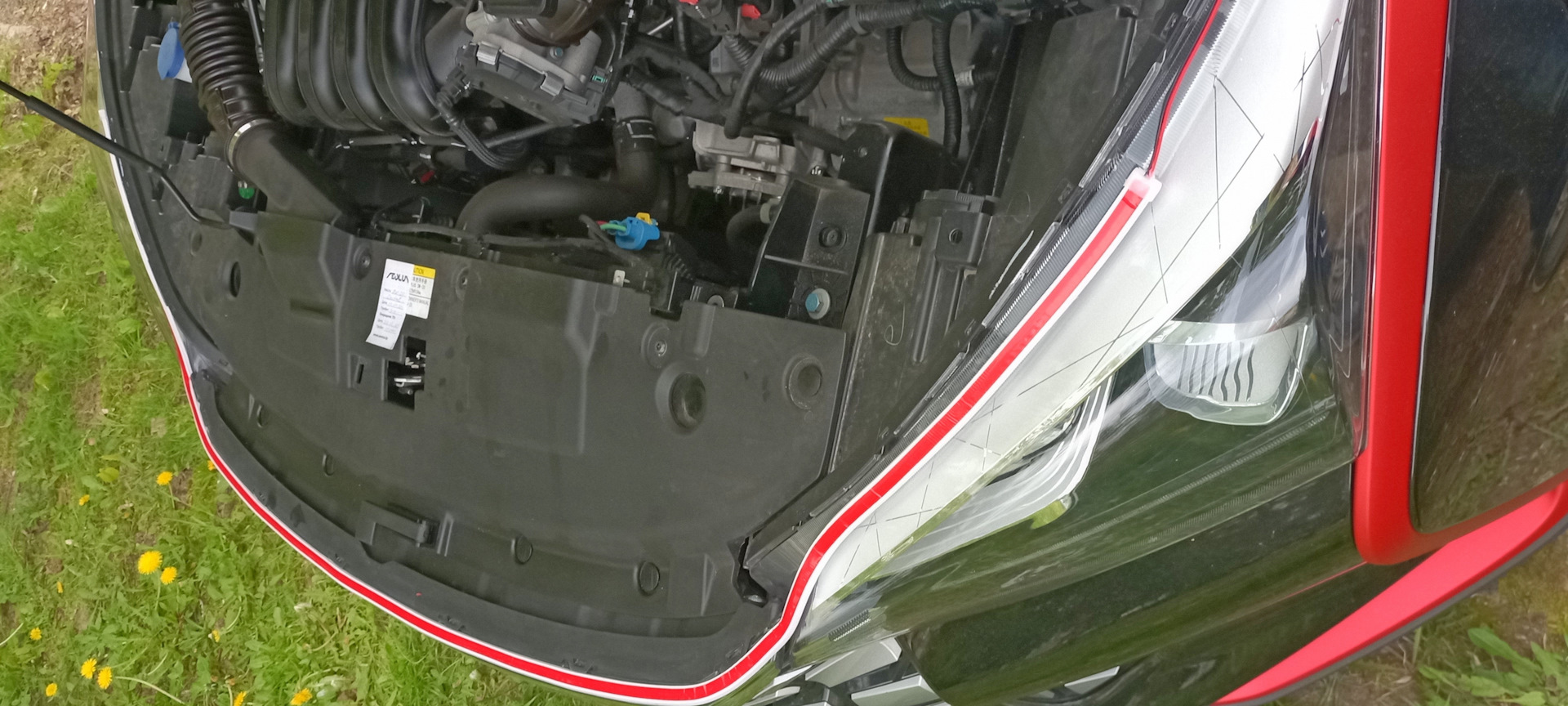

лента длинная в принципе ее можно обрезать на нужную длину и заглушить, но я оставил приклеив на всю длину как видно на фото( плохо то что если надо будет снимать фару то от фары придется отдирать ленту), будем надеяться что пока не понадобиться. После приклейки ленты её надо подключить к ближайшему разъему фары, с помощью тестера (мультиметра) нашел провода (+12 вольт белый с красной полосой, минус либо на корпус либо на синий провод по диагонали разъема) и с помощью переходных клемм подключил провода от светодиодной ленты. На проводе +12 вольт( у меня на ленте красный повод) есть встроенный предохранитель, так что если понадобиться выключить подсветку то можно просто вынуть этот предохранитель.

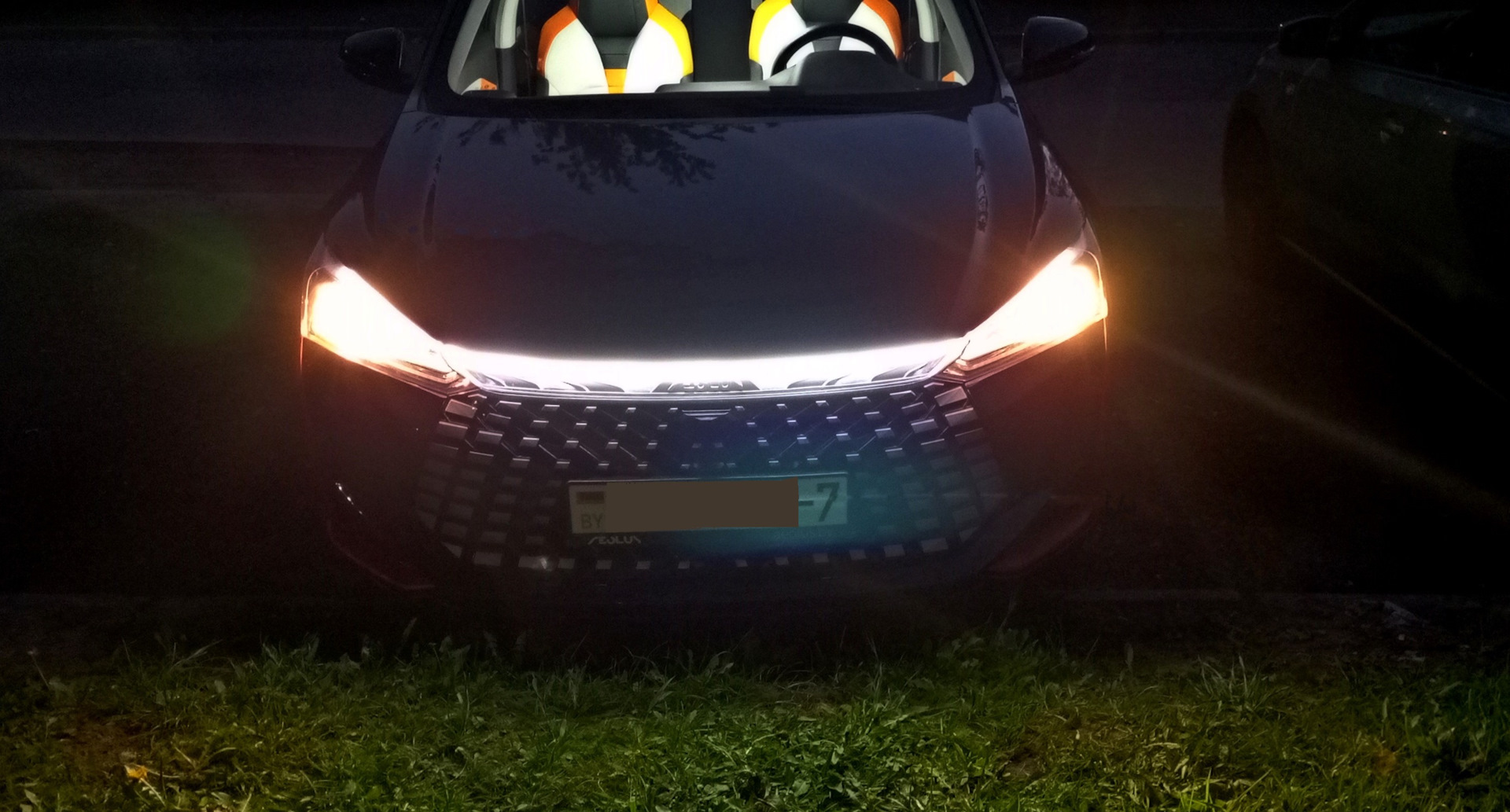

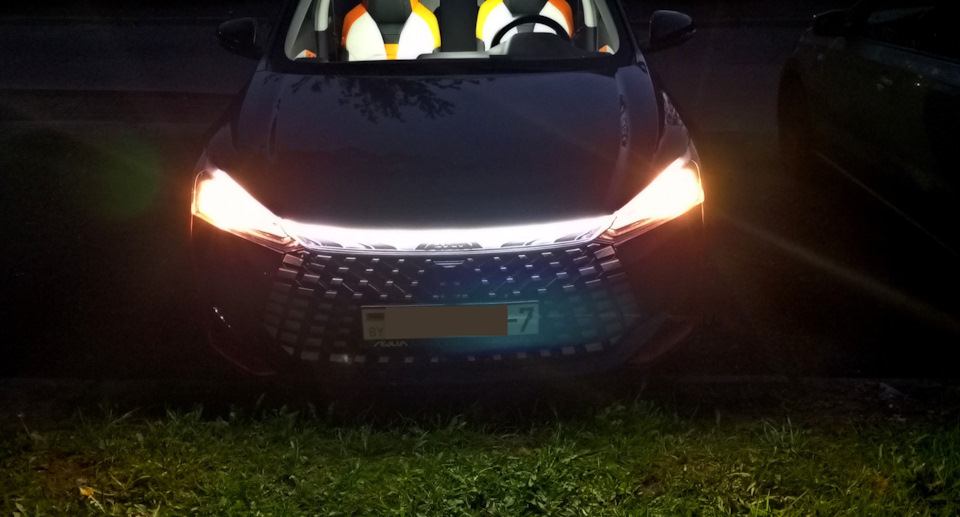

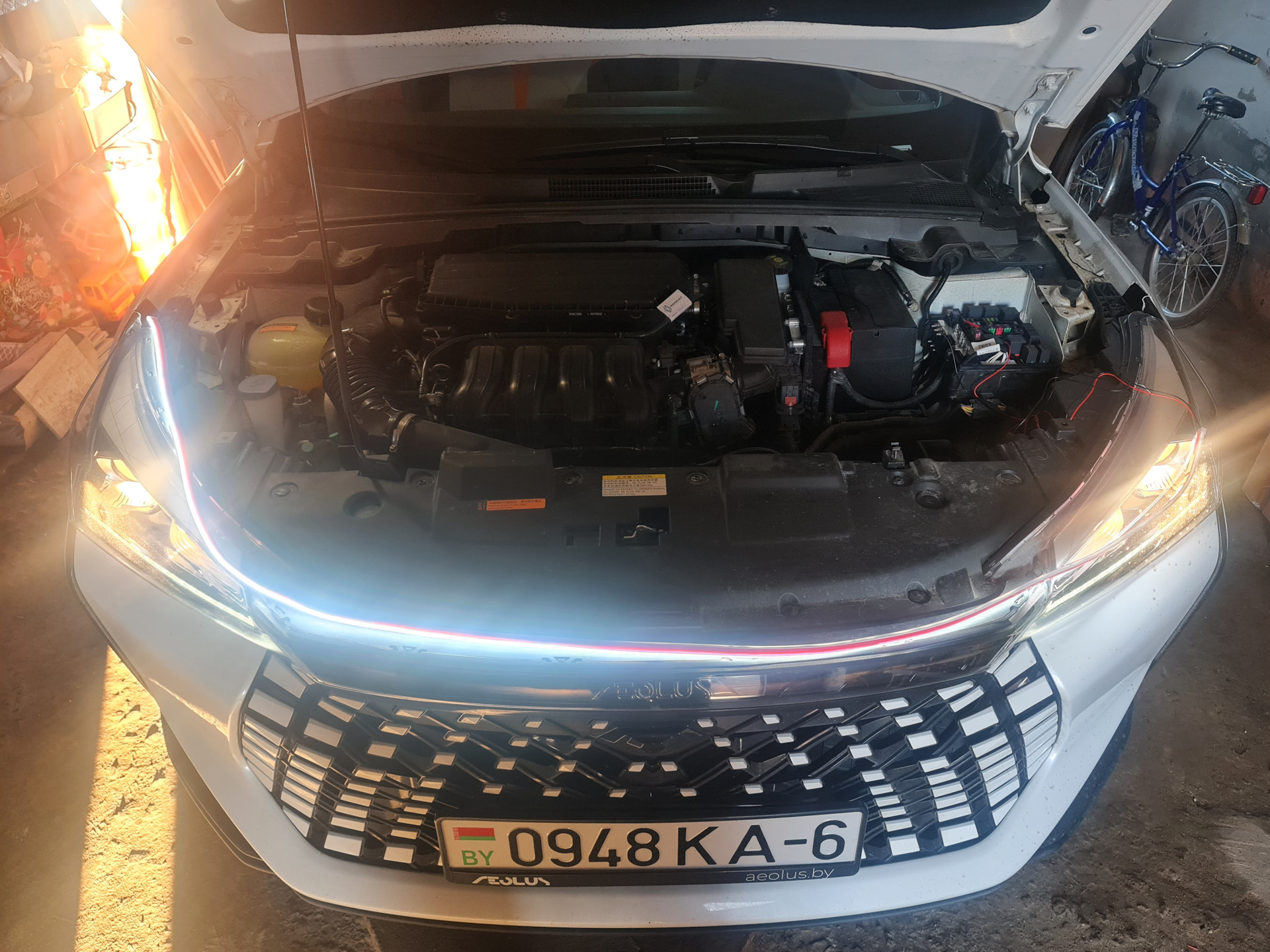

Подсветка получилась вот так вблизи ярко светит.
Пока поезжу так, далее если что то не понравится переделаю.
