Снятие и установка фильтра кондиционера

1 - Схема расположения компонента

• Фильтр кондиционера расположен на правой стороне внутри блока автоматического кондиционера.

2 - Схема конструкции компонента

3 - Подготовительные работы

• Подготовка запасных частей: Фильтр кондиционера.

• Расходные материалы: Отсутствуют.

• Полная замена запасных частей: Отсутствует.

• Особые случаи (особые указания): Отсутствуют.

4 - Снятие

• Выключите все электрические устройства, заглушите автомобиль и отсоедините отрицательный кабель аккумуляторной батареи.

• Снимите электрический контроллер кондиционера ①. (Обратитесь к разделу «Система управления кузовом» главе «Снятие и установка электрического контроллера кондиционера»).

• С помощью крестовой отвертки выкрутите 3 крепежных винта ① крышки обслуживания фильтра кондиционера.

• Снимите крышку обслуживания фильтра кондиционера.

• Извлеките фильтр кондиционера ① в направлении, указанном стрелкой.

5 - Осмотр

• Осмотрите фильтр кондиционера ① на наличие повреждений или неприятного запаха. При обнаружении замените фильтр кондиционера.

6 - Установка

• Установите фильтр кондиционера ① в положение, указанное стрелкой.

Примечание!

• Обратите внимание на направление установки фильтра кондиционера.

• Установите крышку обслуживания фильтра кондиционера ①.

• С помощью крестовой отвертки закрутите 3 крепежных винта крышки обслуживания фильтра кондиционера.

• Установите электрический контроллер кондиционера ①. (Обратитесь к разделу «Система управления кузовом» главе «Снятие и установка электрического контроллера кондиционера»).

• Подсоедините отрицательный кабель аккумуляторной батареи.

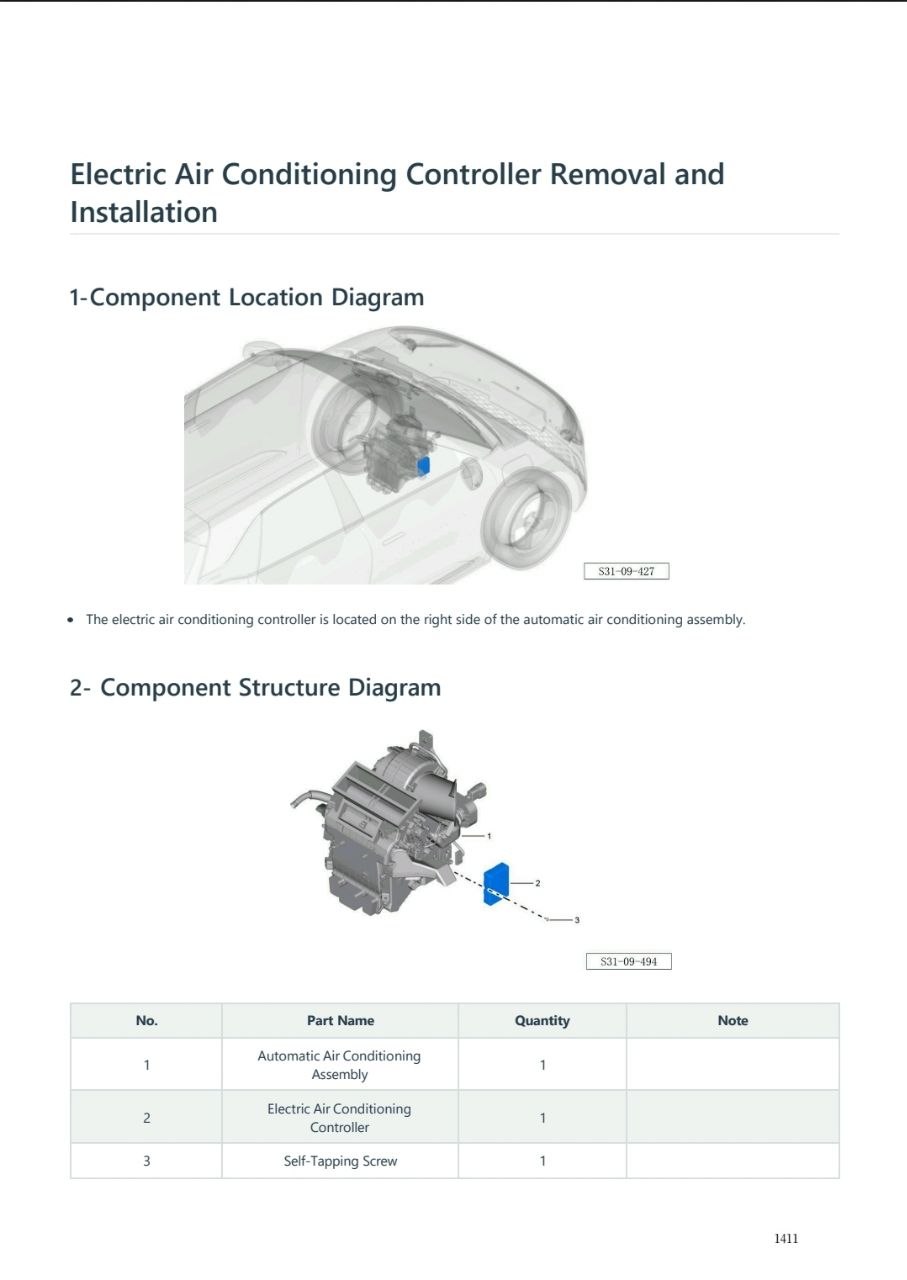

Снятие и установка электрического контроллера кондиционера

1 - Схема расположения компонента

• Электрический контроллер кондиционера расположен на правой стороне узла автоматического кондиционера.

2 - Схема конструкции компонента

3 - Подготовительные работы

• Подготовка запасных частей: Электрический контроллер кондиционера.

• Расходные материалы: Отсутствуют.

• Полная замена запасных частей: Отсутствует.

• Особые случаи (особые указания): Отсутствуют.

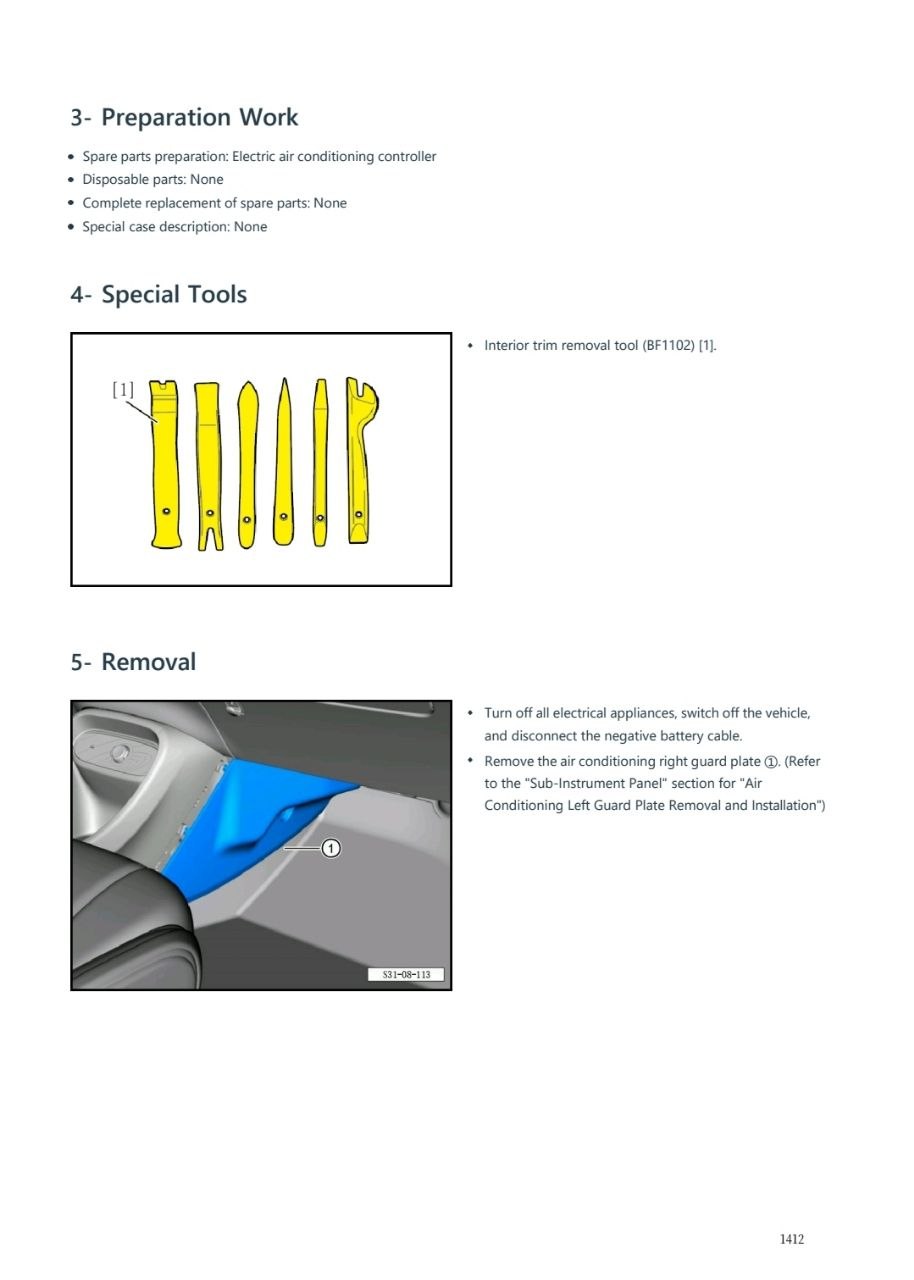

4 - Специальный инструмент

• Инструмент для снятия внутренней отделки (BF1102) [1].

5 - Снятие

• Выключите все электрические приборы, заглушите автомобиль и отсоедините кабель отрицательной клеммы аккумуляторной батареи.

• Снимите правую защитную панель кондиционера ①. (Обратитесь к разделу «Дополнительная панель приборов» руководства «Снятие и установка левой защитной панели кондиционера»).

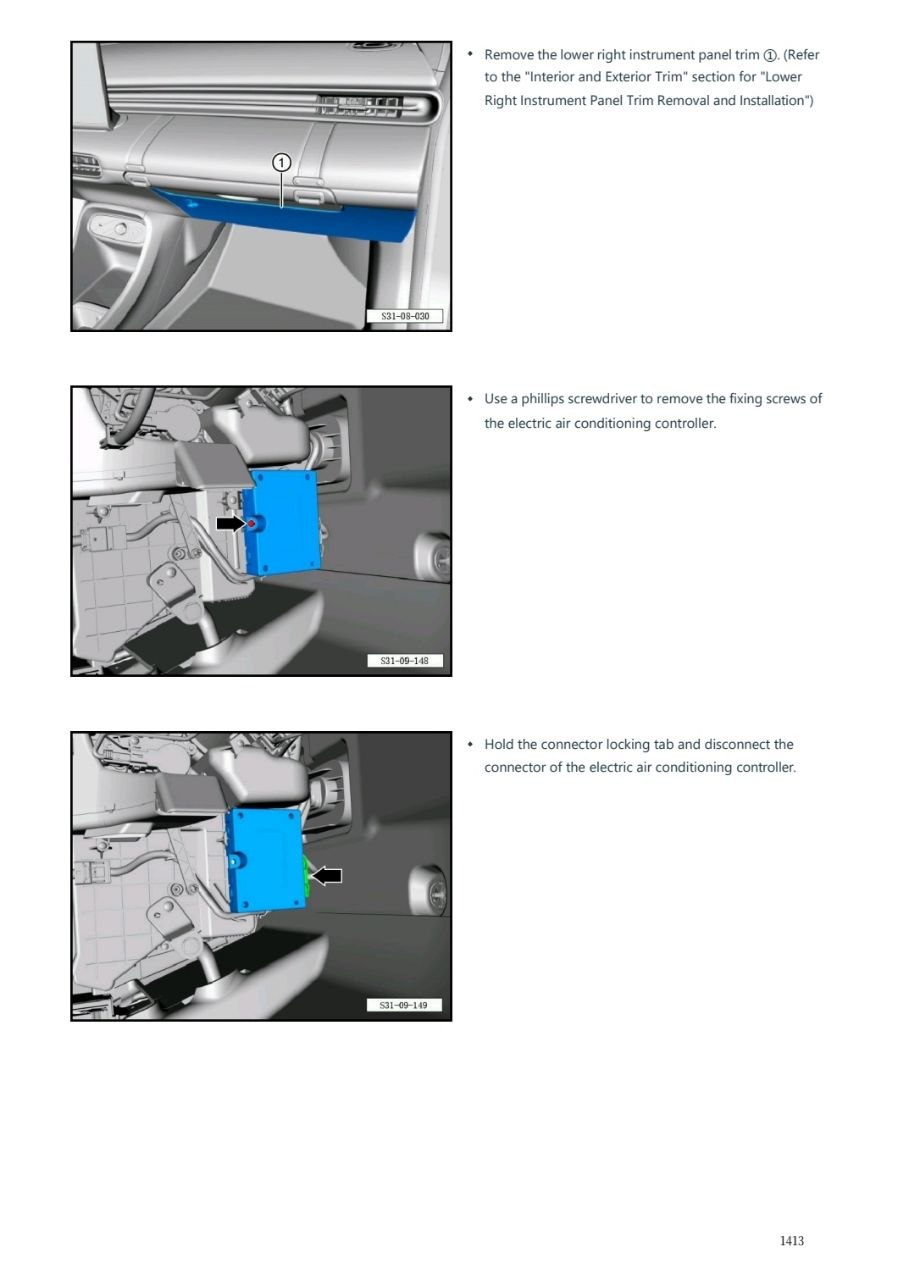

• Снимите нижнюю накладку правой панели приборов ①. (Обратитесь к разделу «Внутренняя и внешняя отделка» руководства «Снятие и установка накладки нижней правой панели приборов»).

• С помощью крестовой отвертки выкрутите крепежные винты электрического контроллера кондиционера.

• Удерживая фиксирующий язычок разъема, отсоедините разъем электрического контроллера кондиционера.

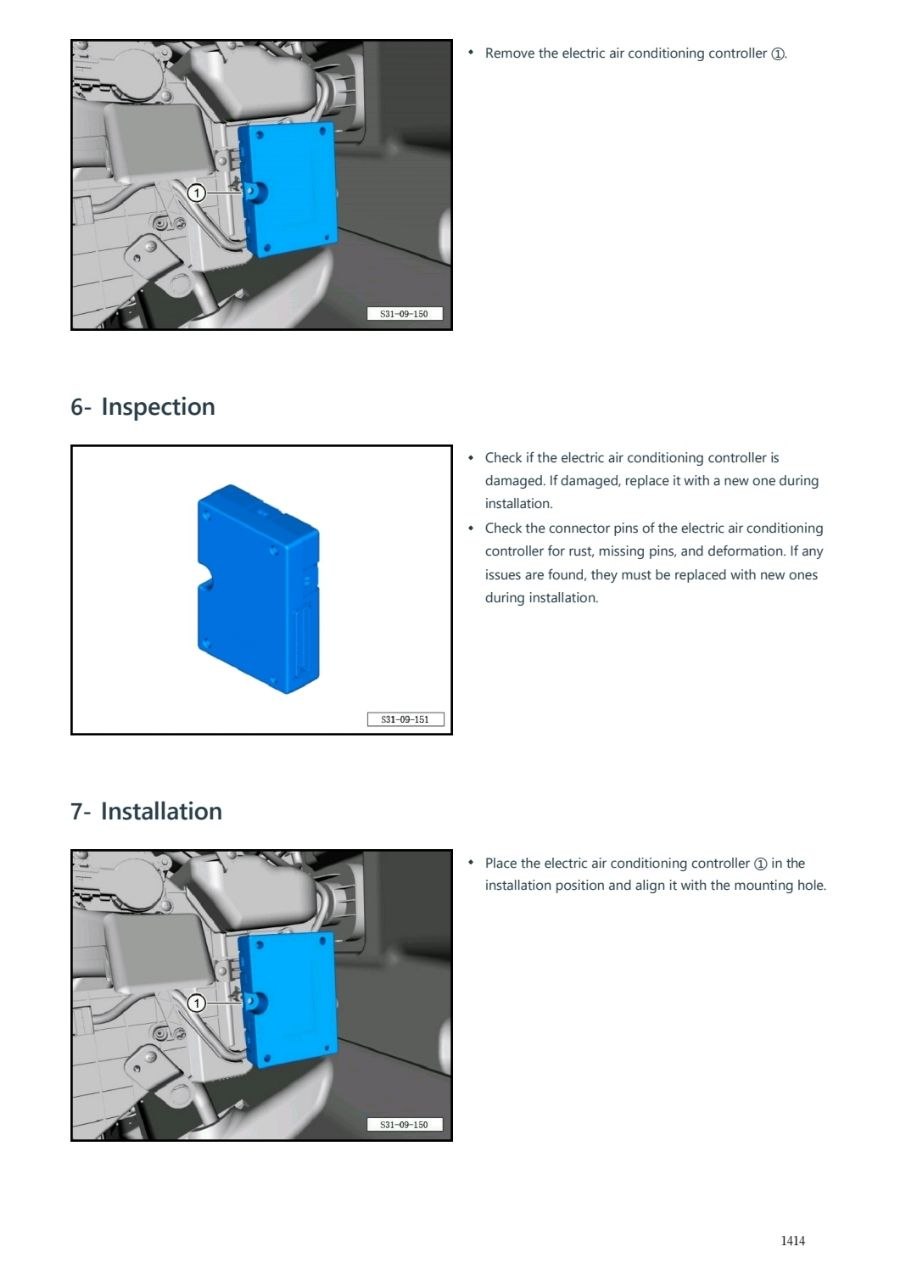

• Снимите электрический контроллер кондиционера ①.

6 - Осмотр

• Проверьте электрический контроллер кондиционера на наличие повреждений. При обнаружении повреждений замените его на новый во время установки.

• Проверьте контакты (штырьки) разъема электрического контроллера кондиционера на наличие ржавчины, отсутствующих штырьков и деформаций. При обнаружении каких-либо проблем их необходимо заменить на новые во время установки.

7 - Установка

• Установите электрический контроллер кондиционера ① в монтажное положение и совместите его с монтажным отверстием.

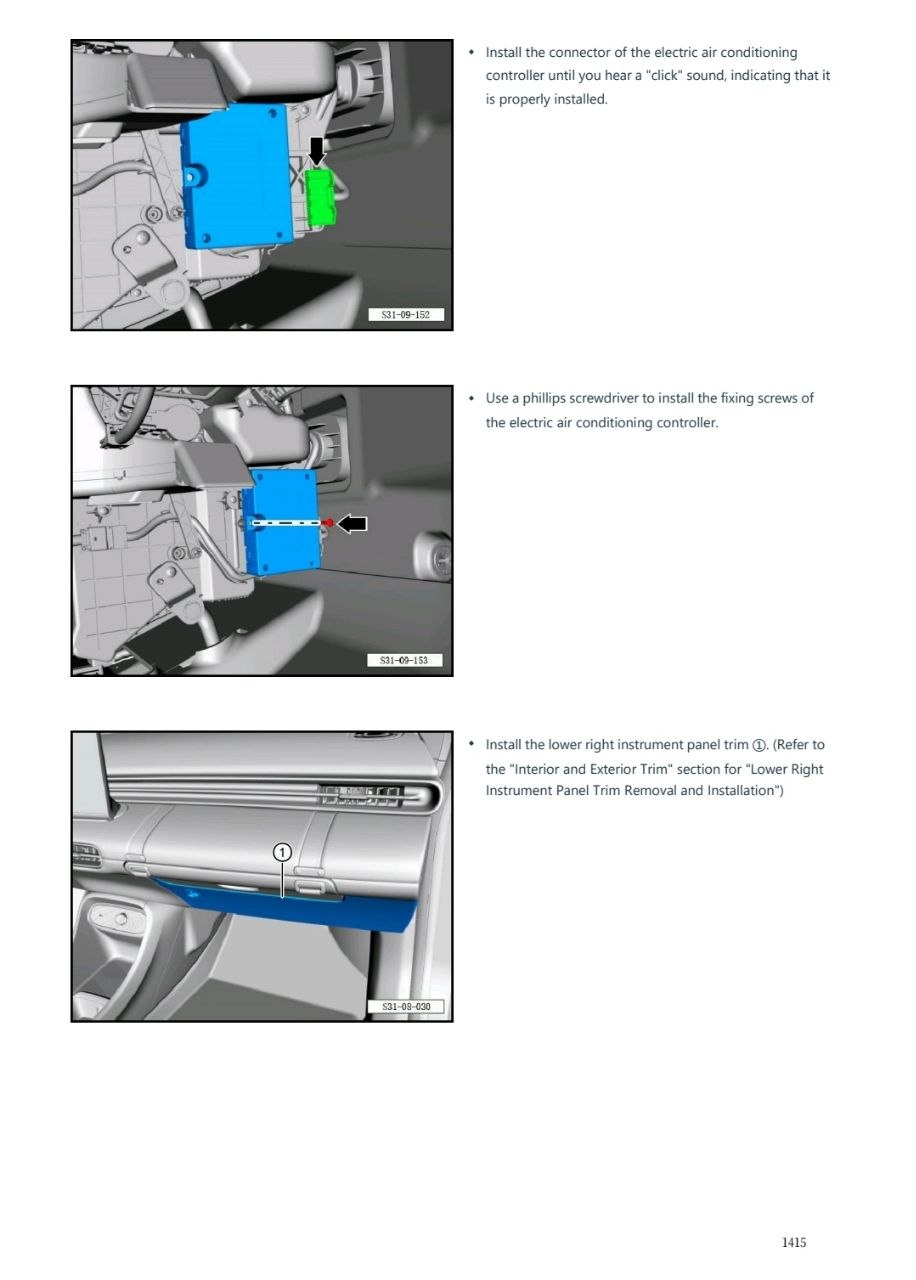

• Устанавливайте разъем электрического контроллера кондиционера до щелчка, что будет означать его правильную установку.

• С помощью крестовой отвертки закрутите крепежные винты электрического контроллера кондиционера.

• Установите накладку нижней правой панели приборов ①. (Обратитесь к разделу «Внутренняя и внешняя отделка» руководства «Снятие и установка накладки нижней правой панели приборов»).

• Установите правую защитную панель кондиционера ①. (Обратитесь к разделу «Дополнительная панель приборов» руководства «Снятие и установка левой защитной панели кондиционера»).

• Подсоедините кабель отрицательной клеммы аккумуляторной батареи, включите автомобиль и проверьте, нормально ли работают электрические компоненты.

Примечание!

• После установки проверьте, что все функции работают правильно, и используйте диагностический сканер для проверки наличия кодов ошибок. Если присутствуют какие-либо коды ошибок, определите причину и удалите коды ошибок.
